Soleverteiler Kunststoff - Modular erweiterbar : Kunststoffsoleverteiler mit Durchflussmengenmesser, Anzahl der Kreise erfolgt nach Auswahl Ihrer Bestellung
Anschluss Wärmepumpe mit 1 1/2" Verschraubung

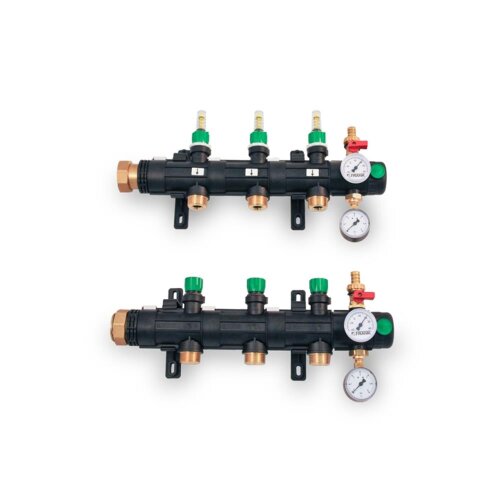

Anschluss Kreise mit Schweißstutzen PE 100 d32x2,9 Bild dient nur der Darstellung, auf dem Bild sind 3 Kreise und der Anschluss der Wärmepumpe mit Gewindeanschluss abgebildet
Der modulare aufgebaute, nach Ihren Wünschen anpassbarer Kunststoffsoleverteiler ist mit Durchflussmengenmesser und Regulierventilen als integrierte Einheit im Vorlaufstamm ausgestattet. Alle Solekreise enthalten Absperrventile im Vor- und Rücklauf. Die einfache Einregulierung wird durch ein gut ablesbares Schauglas und den Markierungsring für die Voreinstellung gewährleistet.
Lieferung erfolgt in Einzelteilen-- Verteiler kann jederzeite um die gewünschte Anschlüsse (Kreise) erweitert werden.
Lieferumfang:
(A) 1 x Grundpaket für Kunststoff Soleverteiler
Anschluss mit Überwurfmutter
inkl. je 2 Stück WP-Anschluss mit Überwurfmutter 1 1/2"
Kst.- Endkappe
Kst- Adapter für Thermometer/ Manometer
Kst- Wandhalter flach / Wandhalter hoch
Dübel- und Schraubset, KFE Hähne 1/2"
(B) 2x Thermometer mit Tauchhülse 41mm
Messbereich -20 bis + 40 Grad
incl. Adapterstück 1/2" für Kunststoffverteiler
(C) 2x Manometer 0-6 bar mit Montageventil inkl. Adapterstück 1/2"
(D) Anzahl = Anzahl der Kreise x Kunstoff-Soleverteilerset (Artikelnummer 2013-1301-206501)
Steckanschluss und Durchflussmengenmesser
je 1 Stück Vorlaufelement mit integriertem Durchflussmengenmesser Anzeige 4.20 l/min
und Absperr-/Regelventil
je 1 Stück Rücklaufelement mit integriertem Absperr-/ Regulierventil
(E) je Kreis 1 Set Schweißstutzen bestehend aus 1 VL; 1x RL Schweißstutzen PE 100 d32x 2,9 (Artikelnummer-2013-1301-206033) Steckverbindung mit O-Ring im Set
Wollen Sie Ihren Verteiler erweitern, so benötigen Sie für jeden zusätzlichen Kreis: je 1 x Pos. (D) und Pos (E)
ALTERNATIV: Anschluss der Kreise mit Gewindeübergang, bitte dies dann unbedingt den verteiler mit Gewindeanschluss wählen
